Analyse et recalage des sorties

Observations des sorties Syst'N

Cliquez sur les différents onglets de l'IHM de sortie pour visualiser leur contenu :

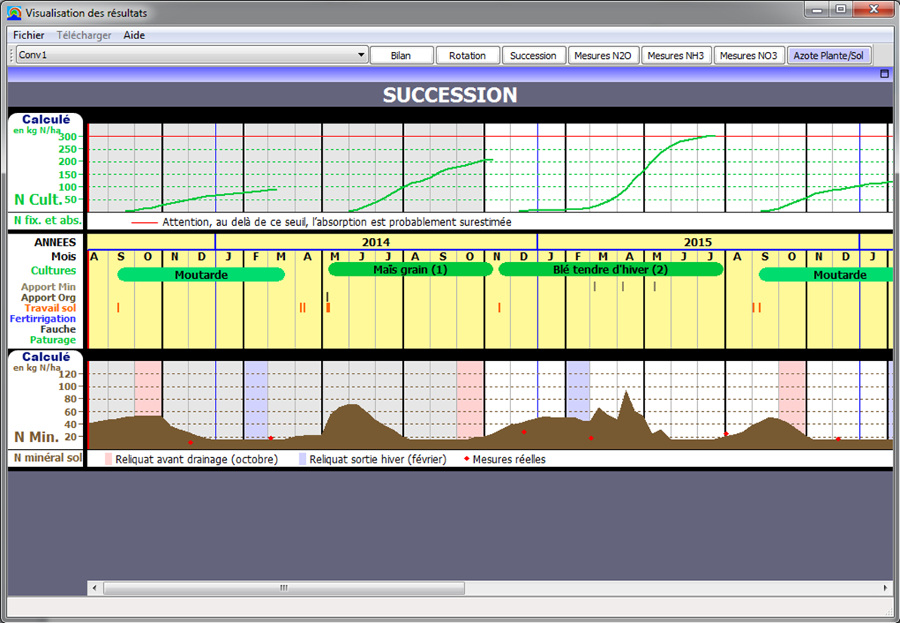

Figure 21 : Onglet Azote minéral de la plante et du sol de IHM de visualisation des sorties

Onglet Azote dans la plante et azote minéral du sol

Cet écran permet de visualiser la dynamique au pas de temps journalier :

  • De la quantité d’azote absorbé par chaque culture, obtenue par simulation. Un trait rouge à 300 kgN.ha-1 sert à avertir l’utilisateur qu’au-delà de cette valeur, on peut s’interroger sur la pertinence du calcul.
  • De la quantité d’azote minéral sur la profondeur du sol, obtenue par simulation. Lorsque cette quantité dépasse 140 kgN.ha-1, un petit triangle rouge apparait pour signaler ce dépassement.
Si l’utilisateur a saisi des données de mesures de N minéral dans le sol dans l’IHM d’entrée, ces mesures sont représentées par des points rouges sur le dernier graphique.

panneau attention Dans ce cas, les quantités d’azote minéral mesurées saisies en entrée doivent être exprimées sur la même profondeur de sol que celles considérées par le simulateur de Syst’N.
